شکل ۱: مقطع مهندسی سیستم اتصال به زمین و نحوه هدایت جریان‌های نشتی به عمق خاک

به زبان ساده و مهندسی، ارتینگ (Earthing) به معنای اتصال الکتریکی مستقیم و بدون واسطهٔ تمام بخش‌های فلزی و هادی تأسیسات الکتریکی (که در حالت عادی حامل جریان نیستند) به جرم بی‌نهایت زمین (Earth) با یک امپدانس بسیار ناچیز است. هدف بنیادی این فرآیند، ایجاد یک مسیر امن با کمترین مقاومت اهمی ممکن برای هدایت جریان‌های نشتی و اتصال کوتاه به اعماق زمین است.

[ فاز تغذیه ] ───> [ بدنه فلزی مصرف‌کننده (اتصال ناخواسته) ]
                          │
         ┌────────────────┴────────────────┐
         ▼                                 ▼
[ بدن انسان: مقاومت ~ 1000Ω ]     [ سیم ارت استاندارد: مقاومت < 2Ω ]
         │                                 │
   (جریان بسیار ناچیز)                (عبور ۹۹.۸٪ جریان خطرناک)
         │                                 │
         └───────────────┬─────────────────┘
                         ▼
             [ تخلیه ایمن به چاه ارت ] ───> [ قطع سریع فیوز / کلید RCD ]

زمانی که عایق‌بندی داخلی یک مصرف‌کننده مانند ماشین لباسشویی، یخچال، هیتر برقی یا آسانسور دچار نقص می‌شود، بدنه فلزی آن تحت ولتاژ فاز قرار می‌گیرد. اگر این بدنه به زمین متصل نباشد، انسان با لمس آن دقیقاً نقش هادی زمین را بازی کرده و کل جریان نشتی از قلب و ریه او عبور می‌کند. اما با وجود اتصال صحیح به زمین، بخش عمده جریان به دلیل مقاومت بسیار ناچیز الکترود زمین تخلیه شده و تجهیزات حفاظتی (فیوزها و کلیدهای محافظ جان) در کسری از ثانیه مدار را قطع می‌کنند.

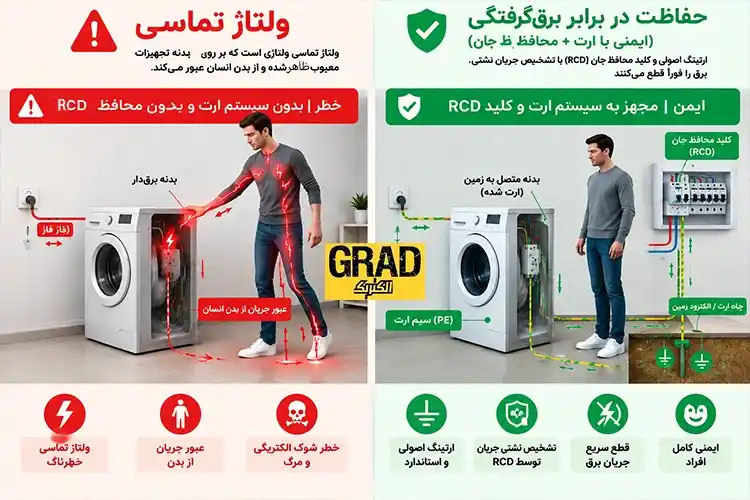

ولتاژ تماسی (Touch Voltage) و خطر تخلیه بار در بدن انسان

یکی از تعاریف بسیار مهم در مهندسی برق، ولتاژ تماسی (Touch Voltage) است؛ یعنی ولتاژی که در هنگام بروز نقص عایقی، بین دست فرد تماس‌گیرنده با بدنه برق‌دار و پای او که روی زمین قرار دارد برقرار می‌شود.

عدم وجود چاه ارت اصولی به این معناست که ولتاژ تماسی مستقیماً به ۲۳۰ ولت برق شهری می‌رسد؛ ولتاژی که جریانی بیش از ۲۳۰ میلی‌آمپر را از بدن عبور داده و شانس زنده‌ماندن را به صفر نزدیک می‌کند.

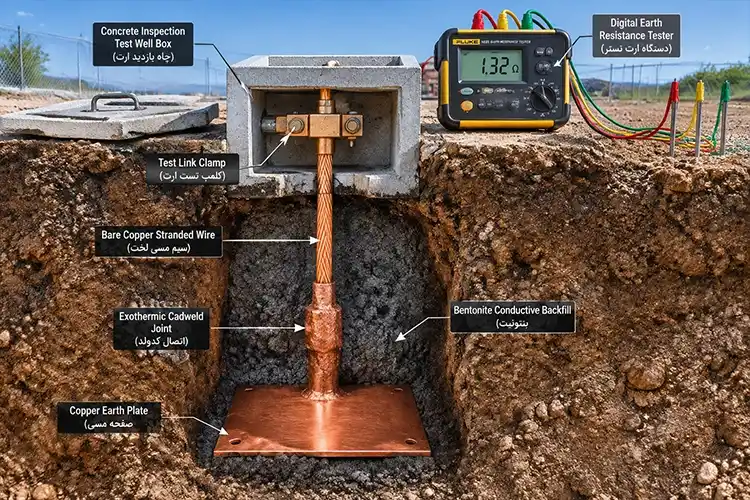

شکل ۲: جزئیات مقطع اجرای چاه ارت، اتصال صفحه مسی و هم‌بندی فونداسیون

تفاوت حیاتی و مرگبار سیم ارت و سیم نول

متأسفانه یکی از فاجعه‌بارترین اشتباهات در پروژه‌های فاقد نظارت، اشتباه گرفتن یا پل زدن سیم نول (Neutral) با سیم ارت (Protective Earth – PE) در پریزهاست.

استاندارد ارتینگ ساختمان چیست و چرا برای جان شما حیاتی است در مبحث ۱۳ مقررات ملی

طراحی سیستم‌های حفاظتی بر اساس اصول سلیقه‌ای پیش نمی‌رود؛ بلکه متکی بر کدهای سخت‌گیرانهٔ بین‌المللی نظیر IEC 60364 و استانداردهای ملی هر کشور است. اگر بپرسید استاندارد ارتینگ ساختمان چیست و چرا برای جان شما حیاتی است؟، پاسخ مستقیم آن در مراجع مهندسی کشورمان نهفته است. در ایران، سند بالادستی برای کلیه ساختمان‌های شهری و صنعتی، مبحث ۱۳ مقررات ملی ساختمان (طرح و اجرای تأسیسات برقی ساختمان‌ها) است.

الزامات سیستم اتصال به زمین در مبحث ۱۳ مقررات ملی ساختمان

مبحث ۱۳ در فصول مختلف خود به صراحت موارد زیر را برای تمامی سازه‌ها اجباری کرده است:

• اجرای سیستم زمین حفاظتی مستقل: تمامی ساختمان‌ها بدون استثنا باید دارای سیستم اتصال به زمین اختصاصی باشند.
• هم‌بندی اصلی و اضافی (Equipotential Bonding): تمام قسمت‌های فلزی ساختمان شامل اسکلت فلزی یا آرماتورهای بتن مسلح، لوله‌های فلزی آب، گاز، کانال‌های کولر و تاسیسات آسانسور باید به شینه اصلی ارت متصل شوند تا هیچ‌گونه اختلاف پتانسیلی در زمان بروز صاعقه یا خطا رخ ندهد.
• نصب کلیدهای جریان باقیمانده (RCD): استفاده از کلید محافظ جان ۳۰ میلی‌آمپر برای تمام مدارهای پریز و محیط‌های مرطوب الزامی است، اما RCD هرگز جایگزین چاه ارت نمی‌شود بلکه مکمل آن است.

حداکثر مقاومت مجاز زمین (زیر ۲ اهم) و استاندارد سیستم‌های TN-S و TN-C-S

طبق آیین‌نامه‌های اجرایی وزارت نیرو و نظام مهندسی:

• سیستم توزیع الزامی: در داخل ساختمان‌های مسکونی باید سیستم TN-S اجرا شود؛ یعنی هادی حفاظتی (PE) و هادی خنثی (نول N) در سراسر ساختمان باید کاملاً از یکدیگر مجزا باشند. در ورودی اصلی ساختمان تبدیل سیستم از TN-C به TN-C-S صورت گرفته و شینه نول و ارت در تابلو اصلی به هم متصل (هم‌بندی ورودی) و سپس از چاه ارت تغذیه می‌شوند.
• مقاومت مجاز الکترود زمین: مقاومت کل سیستم ارتینگ در نقطه تحویل به تابلو اصلی، طبق مبحث ۱۳ و نشریه ۱۱۰ نباید از ۲ اهم (2Ω) تجاوز کند. در کاربردهای ابزار دقیق و دیتاسنترها این مقدار باید حتی به زیر ۱ اهم برسد.

شبکه عمومی توزیع (TN-C)
       │
       ▼
[ ورودی تابلوی اصلی ساختمان (Main Panel) ]
       │
       ├───────────────┬────────────────┐
       ▼               ▼                ▼
   [ فازها ]       [ شینه نول N ]    [ شینه ارت PE ] ───> [ چاه ارت (< 2Ω) ]
       │               │                │
       └───────────────┼────────────────┤
                       ▼
          [ تفکیک کامل در تمام طبقات (TN-S) ]

مسئولیت‌های حقوقی و کیفری مجری و مهندس ناظر در صورت عدم اجرای ارت

اجرای غیراصولی یا حذف چاه ارت تنها یک تخلف فنی نیست؛ بلکه عواقب کیفری سنگینی دارد:

• در صورت بروز حادثه برق‌گرفتگی منجر به فوت یا نقص عضو، طبق قوانین کار و نظام مهندسی، کارشناسان رسمی دادگستری میزان تقصیر مهندس ناظر برق، مجری تأسیسات و کارفرما را تعیین می‌کنند.
• صدور پایان‌کار شهرداری منوط به ارائه تاییدیه تست چاه ارت (تست ارت‌سنجی به روش ۳ سیمه یا افت پتانسیل توسط مهندس دارای پروانه نظام مهندسی) است.
• پرداخت خسارت توسط شرکت‌های بیمه در حوادث آتش‌سوزی الکتریکی منوط به رعایت اصول مبحث ۱۳ و داشتن مدارک معتبر ارتینگ است.

ایمنی ارتینگ ساختمان چیست و چرا برای جان شما حیاتی است؟ (حفاظت از ساکنان و تجهیزات)

بررسی ابعاد مختلف نشان می‌دهد که مفهوم ایمنی ارتینگ ساختمان چیست و چرا برای جان شما حیاتی است؟ نه تنها در حوزه ایمنی فردی، بلکه در حفاظت از دارایی‌ها و زیرساخت‌های مالی ساکنان نیز نقشی تعیین‌کننده ایفا می‌کند.

۱. حفاظت در برابر اضافه ولتاژ، نوسانات شبکه و صاعقه

در زمان وقوع رعد و برق، جریان‌های سهمگینی با ولتاژهای ده‌ها هزار ولت به سازه اصابت می‌کنند. سیستم هم‌بندی و صاعقه‌گیر به همراه الکترود زمین چاه ارت، تنها راه مهار این انرژی وحشتناک و انتقال آن به داخل زمین بدون تخریب سیستم‌های مخابراتی، بردهای الکترونیکی و لوازم خانگی گران‌قیمت است. سرج ارسترها (Surge Protection Devices) بدون یک مسیر ارت کم‌امپدانس عملاً بی‌فایده هستند.

۲. جلوگیری از آتش‌سوزی‌های خاموش ناشی از جریان‌های نشتی

بسیاری از آتش‌سوزی‌های ناشناخته در ساختمان‌ها ناشی از «قوس الکتریکی» یا جرقه ناشی از جریان‌های نشتی کم‌دامنه (مثلاً ۳۰۰ تا ۵۰۰ میلی‌آمپر) در داکت‌ها و پشت دیوارهای کاذب است. این جریان‌ها به تنهایی برای قطع فیوز مینیاتوری معمولی کافی نیستند، اما گرمای ایجادشده در نقطه عیب به مرور زمان مواد عایق را ذوب کرده و شعله‌ور می‌سازد. وجود ارت اصولی همراه با کلیدهای RCD این نشتی‌های خطرناک را در نطفه خفه می‌کند.

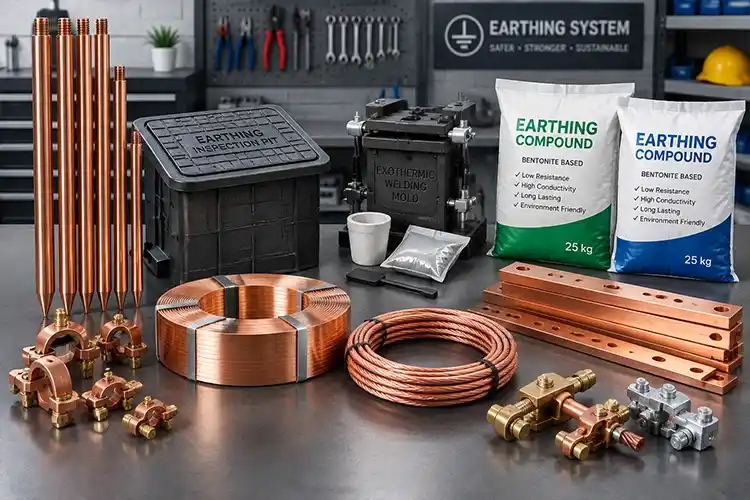

شکل ۳: تجهیزات استاندارد چاه ارت و ملزومات اتصال به زمین مورد تأیید نظام مهندسی

تجهیزات سیستم ارتینگ و متریال چاه ارت مبحث ۱۳ در گراد الکتریک

کیفیت و طول عمر سیستم ارتینگ مستقیماً به متریال به‌کار رفته درون چاه و مسیرهای هادی بستگی دارد. هرگونه کم‌فروشی یا استفاده از آلیاژهای تقلبی به مرور زمان مقاومت زمین را بالا برده و مدار را بی‌اثر می‌کند. برای آشنایی و تهیه اقلام استاندارد، دسته‌بندی تخصصی تجهیزات سیستم ارتینگ شامل تمام ملزومات تاییدشده برای انواع پروژه‌های عمرانی است.

صفحه مسی، راد ارت و هادی‌های هم‌بندی استاندارد

• الکترود صفحه‌ای (صفحه مسی): برای چاه‌های ارت عمقی استفاده می‌شود. باید از مس با خلوص ۹۹.۹٪ با ابعاد حداقل ۶۰۰×۶۰۰ میلی‌متر و ضخامت دست‌کم ۳ تا ۵ میلی‌متر باشد. اتصال سیم ارت مسی به صفحه مسی باید حتماً از طریق جوش احتراقی (کدولد – Cadweld) انجام گیرد؛ استفاده از بست یا پیچ و مهره معمولی به دلیل خوردگی گالوانیکی کاملاً مردود است.
• الکترود میله‌ای (راد ارت Copper Bonded): مناسب برای زمین‌های کوبشی، فضاهای محدود و اجرای سیستم ارتینگ سطحی. رادهای فولادی با روکش مس پیوندی اتمی (ضخامت مس حداقل ۲۵۴ میکرون) بالاترین استحکام و مقاومت به خوردگی را ارائه می‌دهند.
• مواد کاهنده مقاومت زمین (بنتونیت اکتیو و LOM): موادی بر پایه خاک رس فرآوری‌شده و ترکیبات کربنی که رطوبت محیط را برای سال‌ها حفظ کرده و مقاومت تماسی خاک و الکترود را به شدت کاهش می‌دهند.

۷ اشتباه رایج و مرگبار در اجرای چاه ارت ساختمان

بسیاری از پیمانکاران سنتی به دلیل ناآگاهی یا کاهش هزینه‌ها، دست به اقداماتی می‌زنند که صدمات جبران‌ناپذیری به بار می‌آورد:

1. استفاده از مخلوط زغال و نمک سنتی: نمک پس از چند سال شسته شده و به دلیل خاصیت اسیدی، صفحه مسی را به کلی سوراخ و نابود می‌کند.
2. وصل کردن سیم ارت به لوله‌های فلزی آب یا گاز شهری: این کار طبق مبحث ۱۳ ممنوعیت مطلق دارد. لوله‌کشی‌های مدرن امروزه پلیمری هستند و پیوستگی الکتریکی ندارند؛ علاوه بر این، عبور جریان خطا از لوله‌های گاز خطر انفجار سراسری را ایجاد می‌کند.
3. استفاده از اسکلت فلزی ساختمان به تنهایی بدون الکترود مستقل: اتصالات سازه دارای مقاومت متغیر بوده و در صورت اصابت صاعقه باعث سوختن تمامی تجهیزات متصل به سازه می‌شود.
4. عدم اجرای جوش کدولد (Cadweld): بست‌های مکانیکی پس از مدتی اکسید شده و ارتباط الکتریکی قطع می‌شود.
5. تک‌رشته بودن سیم ارت و عبور ندادن آن در تمام پریزها: نادیده گرفتن ارت در مدارهای روشنایی یا پریزهای اتاق‌خواب.
6. عدم تعبیه حوضچه تست (Test Box): امکان اندازه‌گیری دوره‌ای مقاومت چاه را سلب می‌کند.
7. کوبیدن غیرعلمی میله ارت در خاک‌های بسیار خشک بدون تزریق ماده کاهنده.

چک‌لیست کاربردی ۵ مرحله‌ای برای کارفرمایان قبل از تحویل ساختمان

کارفرمایان، مهندسان مجری و ناظران پیش از تایید نهایی پروژه، باید این ۵ گام حیاتی را به ترتیب بررسی و مستندسازی کنند:

[ گام ۱: بازرسی چشمی متریال چاه ]
               │
               ▼
[ گام ۲: هم‌بندی اصلی و فرعی سازه ]
               │
               ▼
[ گام ۳: تست مقاومت زمین (ارت‌سنجی < 2Ω) ]
               │
               ▼
[ گام ۴: آزمون صحت عملکرد کلیدهای RCD ]
               │
               ▼
[ گام ۵: ثبت گزارش و تحویل حوضچه تست ]
