براس بوش چیست (براز بوشن) چیست و چه کاربردی در کاندوئیتکاری دارد؟

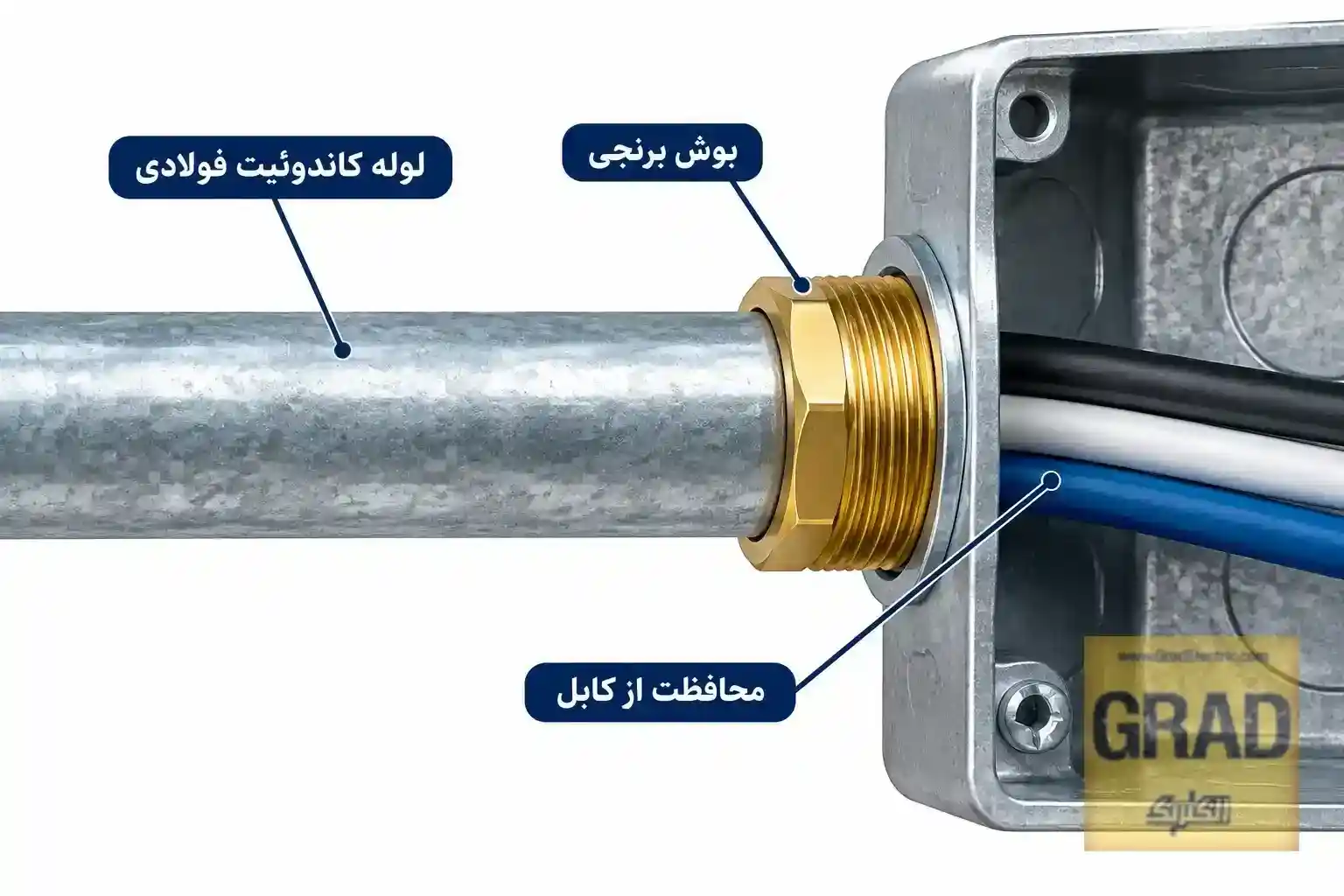

در پاسخ به این پرسش کلیدی که براس بوش چیست باید گفت براس بوش (Brass Bushing) یا در اصطلاح بازاری براز بوشن، یکی از مهم‌ترین متعلقات لوله فولادی برق است که جهت اتصال مطمئن، رزوه‌ای و ایمن لوله‌های کاندوئیت به جعبه تقسیم، قوطی کلید و پریز، یا تابلوهای برق فلزی استفاده می‌شود. هدف اصلی از به‌کارگیری براس بوش برنجی، حفاظت از روکش کابل‌ها و سیم‌ها در برابر لبه‌های تیز لوله‌های فلزی، هدایت کامل پیوستگی ارتینگ و ایجاد یک آببندی استاندارد ساختمانی و صنعتی است.
چرا استفاده از براس بوش برنجی در کاندوئیتکاری ضروری است؟
در سیستم‌های کاندوئیتکاری با لوله فولادی برق برق، رزوه کردن انتهای لوله‌ها و ورود مستقیم آن‌ها به گلند یا سوراخ‌های جعبه تقسیم می‌تواند خطرات جدی به همراه داشته باشد. لبه‌های برش‌خورده لوله فولادی حتی پس از پلیسه‌گیری، دارای برجستگی‌های تیز و برنده‌ای هستند. هنگام سیم‌کشی و کشیدن کابل با فنر، کوچک‌ترین لغزش باعث آسیب به پوسته PVC سیم و ایجاد اتصال کوتاه یا برق‌گرفتگی بدنه خواهد شد.
برای ارزیابی دقیق‌تر اینکه نقش فنی براس بوش چیست، باید الزامات زیر را مرور کنیم:
- جلوگیری از زخمی شدن روکش کابل: لبه گرد و صیقلی ورودی براس بوش، سطح اتکایی صاف را برای عبور سریع سیم و کابل فراهم میکند.
- حفظ همپتانسیلسازی و اتصال زمین (Earthing): جنس برنج (ترکیب مس و روی) هدایت الکتریکی فوق‌العاده‌ای داشته و هم‌بستگی الکتریکی بین لوله و جعبه تقسیم را تضمین میکند.
- مقاومت بالا در برابر خوردگی و زنگ‌زدگی: آلیاژ برنج در محیط‌های مرطوب، صنعتی و حاوی گازهای خورنده دچار اکسیداسیون مخرب نمی‌شود.
- تثبیت مکانیکی لوله: با محکم شدن مهره برنجی یا رزوه براس بوش روی قوطی، لوله فولادی در برابر لرزش و تکان‌های ساختمانی کاملاً ثابت می‌ماند.
⚠️ الزامات مبحث ۱۳ مقررات ملی ساختمان در استفاده از براز بوشن
بر اساس استانداردهای ملی تاسیسات الکتریکی، ورود کابل از لوله‌های فولادی به جعبه‌های فلزی بدون نصب براز بوشن یا بوشینگ محافظ ممنوع است. عدم رعایت این نکته در بازرسی نظام مهندسی موجب عدم تایید ایمنی برق ساختمان خواهد شد.
تفاوت بوشن و براس بوش چیست؟ (بررسی تفاوت ساختاری و کاربردی)
یکی از ابهامات بسیار متداول مجریان برق، اشتباه گرفتن بوشن معمولی با براس بوش است. اگرچه هر دو قطعه جزو متعلقات لوله‌کشی محسوب می‌شوند، اما کارکرد متفاوتی دارند:
- بوشن فولادی (Coupling): قطچه‌ای استوانه‌ای با رزوه داخلی کامل که برای هم‌راستا کردن و متصل نمودن دو شاخه لوله فولادی به یکدیگر در طول مسیر کابل‌کشی استفاده می‌شود.
- براس بوش (Brass Bushing): دارای رزوه نر (خارجی) و یک گلویی پهن شش‌گوش یا لبه‌دار است که لوله را به بدنه جعبه، قوطی یا تابلو وصل کرده و لبه تیز انتهای لوله را پوشش می‌دهد.

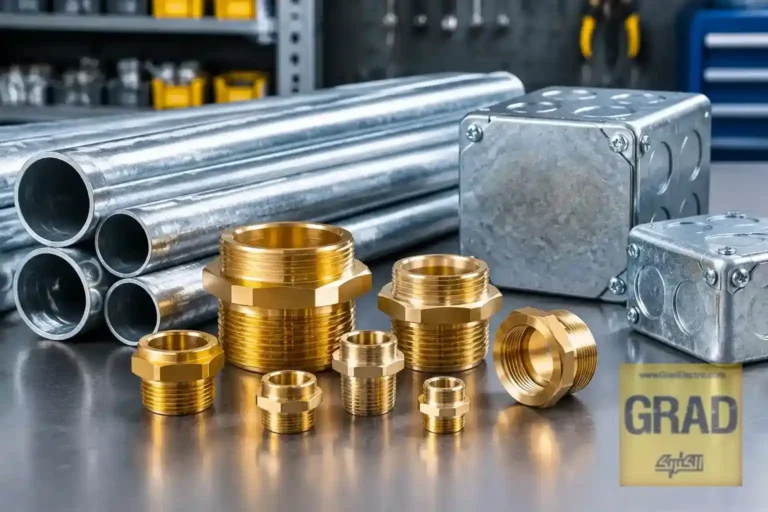

جدول مشخصات فنی، سایزها و استانداردهای براس بوش برنجی
براس بوش‌ها عمدتاً بر اساس دو سیستم استاندارد رزوه تولید می‌شوند: رزوه PG (استاندارد آلمانی DIN 40430) و رزوه میلی‌متری / اینچی (PG13.5 تا PG48 و سایزهای ۱/۲ تا ۲ اینچ). جدول زیر راهنمای انتخاب دقیق سایز براس بوش متناسب با لوله فولادی است:
| سایز استاندارد (PG / اینچ) | قطر بیرونی رزوه (mm) | سایز لوله فولادی سازگار | نوع رزوه و مشخصات | کاربرد اصلی در تاسیسات |
|---|---|---|---|---|
| PG 13.5 | ۲۰.۴ میلی‌متر | لوله ۱۳.۵ / نمره ۱۶ | رزوه ریز استاندارد PG | قوطی کلید و پریز و جعبه تقسیم سبک |
| براس بوش pg16 | ۲۲.۵ میلی‌متر | لوله PG16 (قطر ۲۱mm) | رزوه استاندارد برنجی DIN | پرمصرفترین سایز کاندوئیت ساختمانی و صنعتی |
| PG 21 (3/4 اینچ) | ۲۸.۳ میلی‌متر | لوله سایز ۲۵ / ۳/۴ اینچ | رزوه صنعتی برنجی | ورودی تابلوهای اصلی و کابل‌های قدرت متوسط |
| PG 29 (1 اینچ) | ۳۷.۰ میلی‌متر | لوله ۳۲ / ۱ اینچ | رزوه سنگین برنجی | مسیرهای اصلی کابل‌کشی و رایزرها |
| PG 36 تا PG 48 | ۴۷ تا ۵۹.۳ میلی‌متر | لوله‌های ۱.۱/۲ و ۲ اینچ | برنج صنعتی سنگین | تاسیسات سنگین کارخانجات و پالایشگاه‌ها |

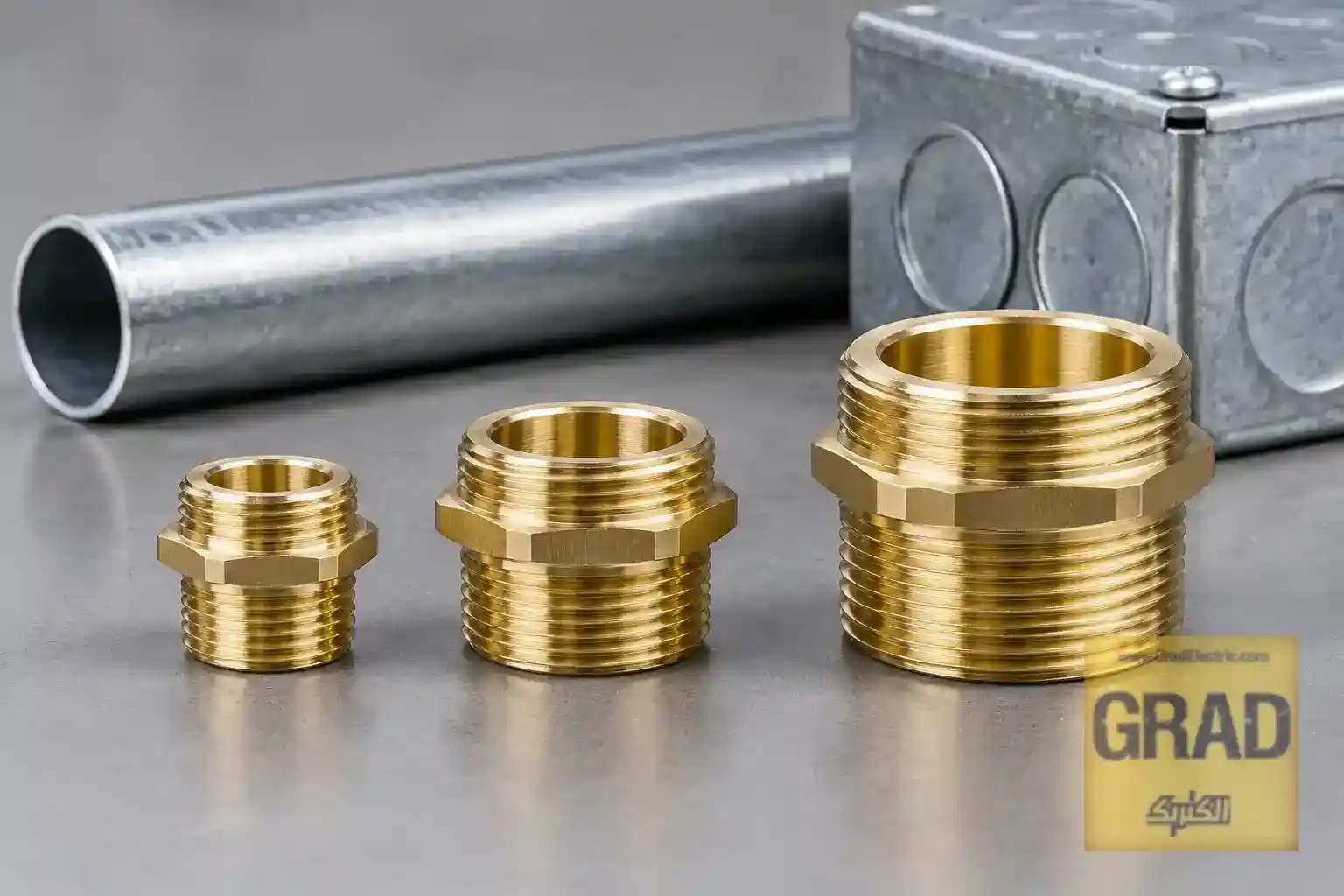

مراحل استاندارد نصب براس بوش در لوله‌کشی کاندوئیت
برای حصول اطمینان از اتصالی مستحکم و استاندارد هنگام اجرای کاندوئیتکاری، رعایت مراحل اجرایی زیر توصیه می‌شود:
- رزوه‌کاری انتهای لوله فولادی: با استفاده از دستگاه حدیده، انتهای لوله فولادی را به طول مناسب (حدود ۱.۵ تا ۲ سانتی‌متر) رزوه کنید.
- عبور از سوراخ جعبه یا تابلو: رزوه نری براس بوش را از درون یا بیرون سوراخ قوطی فلزی عبور دهید.
- بستن مهره برنجی (Locknut): مهره قفل‌کننده برنجی را از سمت دیگر بدنه محکم کنید تا براس بوش کاملاً به دیواره قوطی چسبیده و تثبیت شود.
- اتصال بوشن و لوله: لوله فولادی رزوه‌شده را از طریق بوشن به رزوه براس بوش متصل نموده و با آچار مناسب مهار کنید.
عوامل موثر بر قیمت براس بوش 13.5 و براس بوش pg16
قیمت قطعات برنجی وابسته به چند عامل تعیین‌کننده است:
- وزن و ضخامت گوشت برنج: براس بوش‌های سنگین‌تر به دلیل به‌کارگیری حجم مس بیشتر، طول عمر و قیمت بالاتری دارند.
- کیفیت ماشین‌کاری و رزوه: رزوه‌های دقیق و بدون پلیسه سرعت کار را بالا برده و مانع از گیر کردن قطعه می‌شوند.
- پایه بلند یا پایه کوتاه بودن: براس بوش‌های پایه بلند برای نصب روی ضخامت‌های بیشتر تابلو کاربرد داشته و متریال بیشتری مصرف می‌کنند.
💡 تجربه کارگاهی کارشناسان گرad الکتریک
در پروژههای صنعتی مرطوب یا محیط‌های آلوده به مواد شیمیایی، حتماً قبل از بستن براس بوش برنجی از نوار تفلون یا چسب رزوه مناسب استفاده کنید. همچنین از خرید براس بوش‌های سربی یا دایکستی بی‌کیفیت به جای برنج خالص خودداری کنید، چرا که قطعات سربی در اثر فشار آچار به سرعت ترک خورده و هدایت الکتریکی ارتینگ مناسبی ندارند.
خرید انواع براس بوش برنجی با قیمت دقیق و ضمانت اصالت متریال
در فروشگاه تخصصی گراد الکتریک انواع براس بوش pg16، قیمت براس بوش 13.5 و سایر سایزهای استاندارد کاندوئیت با بالاترین کیفیت آلیاژ برنج عرضه می‌شود.
مشاهده قیمت براس بوش و متعلقات لوله فولادیپرسشهای متداول درباره براس بوش چیست
۱. براس بوش چیست و چه تفاوتی با گلند دارد؟
براس بوش قطعهای برنجی رزوهدار برای حفاظت لبه کابل و اتصال لوله به قوطی است، اما گلند کابل علاوه بر اتصال، وظیفه آببندی کامل (درجه حفاظت IP) و مهار کشش مستقیم کابل را بر عهده دارد.
۲. پرمصرفترین سایزهای براز بوشن کدامند؟
سایزهای براس بوش pg16 و PG 13.5 پرمصرفترین سایزها در کاندوئیتکاری پروژههای مسکونی، تجاری و ساختمانی به شمار میروند.
۳. چرا جنس براس بوش حتماً باید از آلیاژ برنج باشد؟
برنج دارای هدایت الکتریکی بالا جهت همپتانسیلسازی ارتینگ است، در برابر رطوبت زنگ نمیزند و در برابر فشار مکانیکی رزوه، مقاومت بسیار بالایی دارد.
۴. تفاوت براس بوش پایه بلند و پایه کوتاه در چیست؟
براس بوش پایه بلند دارای رزوه طولانیتری است که بستن مهره را روی قوطیها و تابلوهایی با ضخامت دیواره بیشتر آسانتر میکند.
