سیم برق تقلبی در اغلب موارد از خارج کاملاً شبیه نمونه اصل به نظر میرسد. روکش مشابه، رنگ تقریباً یکسان، کلاف ۱۰۰ متری با برچسب برند معتبر. اما داخل آن لایه PVC، داستان فرق میکند: یا هادی آلومینیومی با پوشش مسی (CCA) دارید، یا مس بازیافتی پر از ناخالصی که مقاومت اهمیاش دو برابر سیم استاندارد است. همین دو برابر شدن مقاومت در یک مسیر ۲۰ متری، دمای هادی را از ۷۰ به بالای ۱۱۰ درجه میرساند. در این دما، روکش PVC بیکیفیت نرم میشود، به هادی میچسبد و فتیله حریق آماده است.
سه نشانه اصلی سیم اصل را بدانید و حفظ کنید: رنگ صورتی-نارنجی براق و یکنواخت هادی (نه زرد کدر)، نرمی کامل هادی پس از ده بار خم شدن ۱۸۰ درجه بدون شکستن، و وزن کلاف ۱۰۰ متری سیم ۲.۵ بالای ۳.۱ کیلوگرم. اگر حتی یکی از این سه معیار را رد کرد، آن بار را تحویل نگیرید.
برای انتخاب درست، خرید سیم برق از تامینکنندهای انجام دهید که تستشیت کارخانه و کد ۱۰ رقمی استاندارد را به همراه بار ارائه میدهد.
⚠️ هشدار کارگاهی: کلاهبرداری با سیمهای CCA (مس روکشدار آلومینیوم)
سیم CCA یا Copper Clad Aluminum یک لایه بسیار نازک مس الکترولیت (معمولاً ۱۰ تا ۱۵ درصد ضخامت هادی) روی هسته آلومینیومی دارد. از بیرون، رنگ مس دارد. اما رسانایی آن ۳۷ تا ۴۵ درصد کمتر از مس خالص است و ضریب انبساط حرارتی آلومینیوم (۲۳ μm/m°C) تقریباً دو برابر مس (۱۶.۵ μm/m°C) است. در هر سیکل گرم-سرد شدن، این تفاوت انبساط، اتصالات را شل میکند. زیر ترمینالهای پیچی، این سیمها عامل بیشترین آتشسوزیهای خاموشگاه برق ساختمانی در ایران طی پنج سال اخیر بودهاند. هیچ برقکار حرفهای CCA را به کار نمیبرد و مبحث ۱۳ مقررات ملی ساختمان نیز آن را برای سطح مقطع زیر ۱۶ میلیمتر مربع ممنوع کرده است.
[تصویر: مقطع عرضی سیم CCA در کنار سیم مس خالص، لایه آلومینیومی زیر لایه مسی مشخص است | Alt: تشخیص سیم برق CCA از مس خالص با تراشیدن هادی]
۹ آزمایش تجربی و سریع برای تشخیص سیم برق اصل از تقلبی (بدون دستگاه)
۱. تست تراشیدن هادی با کاتر (رسوایی سیمهای آلومینیومی CCA)
روش تست:
یک سیملختکن یا تیغه کاتر تیز بردارید. چند سانتیمتری از روکش را جدا کنید و با زاویه کم، مثل تراشیدن مداد، لایهای سطحی از هادی را بتراشید. عمق تراش نباید بیشتر از ۰.۲ تا ۰.۳ میلیمتر باشد.
نتیجه در سیم اصل:
از سطح تا مرکز هادی، همهجا رنگ صورتی-قرمز یکنواخت است. هیچ تغییر رنگی مشاهده نمیشود. تراشههای مس نرم، انعطافپذیر و یکدست هستند.
نتیجه در سیم تقلبی (CCA):
بعد از برداشتن ۰.۱ تا ۰.۲ میلیمتر از سطح، رنگ نقرهای روشن آلومینیوم ظاهر میشود. این تست قطعیترین و سریعترین روش افشای CCA است. اگر در بازار لالهزار هستید و فروشنده اجازه این تست را نمیدهد، همین مخالفت خودش پاسخ سوال است.
۲. تست شعله فندک و دود عایق (بررسی خاصیت خودخاموششوندگی و بوی سوختگی)
روش تست:
یک قطعه ۸-۱۰ سانتیمتری از سیم (با روکش) را با آنس یا گیره نگه دارید. شعله فندک را ۵ ثانیه زیر روکش PVC بگیرید، سپس شعله را دور کنید و رفتار عایق را ۱۵ ثانیه تماشا کنید. این تست را بیرون از فضای بسته انجام دهید.
نتیجه در سیم اصل:
عایق PVC با کیفیت خاصیت «خودخاموششوندگی» (Self-Extinguishing) دارد. بعد از دور کردن شعله، حداکثر ۳ تا ۵ ثانیه ادامه میدهد و خاموش میشود. دود خاکستری کمرنگ، بدون ریزش قطرههای مذاب مشخص و بوی نسبتاً قابل تحمل.
نتیجه در سیم تقلبی:
عایق بازیافتی یا PE ارزانقیمت بعد از دور کردن شعله همچنان میسوزد. دود غلیظ سیاه با بوی تند و اسیدی. در بسیاری از نمونههای تقلبی، قطرات مذاب سفید یا زرد رنگ از هادی میریزد که نشانه ذوب آلومینیوم است. عایقی که میسوزد و خاموش نمیشود، داخل لوله خرطومی، روز آتشسوزی را رزرو کرده است.
نکته فنی: PVC استاندارد برای سیم ساختمانی باید حاوی افزودنیهای Flame Retardant (بازدارنده آتش) مثل هیدروکسید آلومینیوم یا ترکیبات برومینه باشد. تولیدکنندگان زیرپلهای این افزودنیها را برای کاهش قیمت گرانول حذف میکنند.

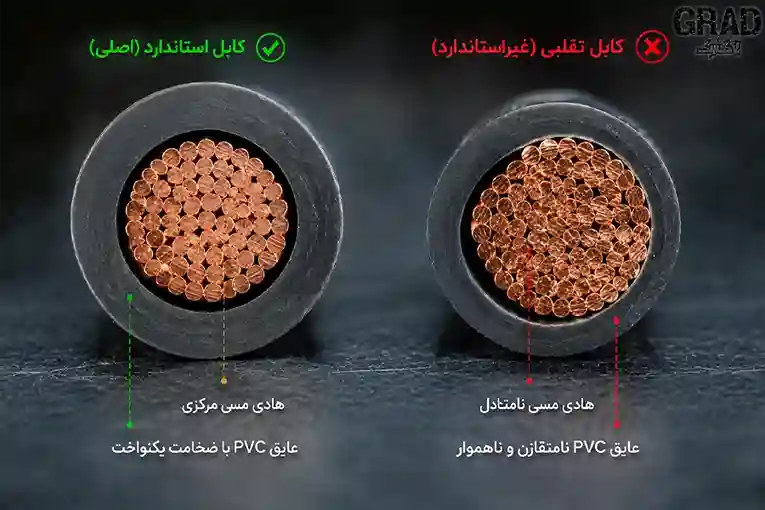

۳. تست سنتریک بودن (هممرکز بودن دقیق هادی داخل عایق PVC)
روش تست:
با یک سیمچین یا کاتر، مقطع عرضی سیم را کاملاً عمود و صاف برش بزنید. اگر برش مایل باشد نتیجه معتبر نیست. از فاصله ۱۵-۲۰ سانتیمتری به مقطع نگاه کنید یا عکس بگیرید.
نتیجه در سیم اصل:
هادی دقیقاً در مرکز هندسی دایره عایق قرار دارد. ضخامت روکش PVC در تمام جهات ۳۶۰ درجه یکسان است. خطوط اکستروژن روی روکش کاملاً موازی و یکنواخت است.
نتیجه در سیم تقلبی:
هادی به یک سمت منحرف شده؛ در یک طرف ضخامت روکش ممکن است ۰.۸-۱ میلیمتر و در طرف مقابل زیر ۰.۲ میلیمتر باشد. این سیم در زانوهای لولهبرق، در قوطی کلیدها و در هر نقطهای که فشار مکانیکی وارد میشود، خطر اتصالی مستقیم هادی به بدنه فلزی یا سیم مجاور را دارد.
۴. تست انعطافپذیری و خمش مکرر (شکنندگی مس بازیافتی و خشک)
روش تست:
یک قطعه ۱۲-۱۵ سانتیمتری از هادی لخت را جدا کنید. با دو دست، آن را به طور کامل ۱۸۰ درجه در یک جهت خم کنید، صاف کنید، خم کنید و صاف کنید. این دور را تا ۱۰ بار تکرار کنید.
نتیجه در سیم اصل:
مس خالص آنیلشده (Annealed Copper) از نظر متالورژیکی در ساختار FCC (Face-Centered Cubic) است که تغییر شکل پلاستیک بسیار بالایی دارد. بعد از ۱۰ بار خم کامل، سیم نرم میماند و هیچ ترک، پلیسه یا شکستگی روی سطح آن دیده نمیشود. با رها کردن، خاصیت ارتجاعی فنری ندارد و شکل گرفته را حفظ میکند.
نتیجه در سیم تقلبی:
در سیمهای تولیدشده از مس بازیافتی بدون آنیلینگ مناسب یا سیمهای CCA، هادی پس از ۳ الی ۴ بار خم شدن به شدت سفت شده و در نهایت با یک شکست تُرد (Brittle Fracture) قطع میشود. در مس بازیافتی، وجود آخالهای اکسیژنی و اکسید مس (Cu2OCu_2O) در مرزدانهها باعث تردی هادی زیر تنشهای خمشی میشود.
۵. بررسی رنگ و درخشش هادی (تفاوت مس براق ۹۹.۹٪ با مس کدر و سیاه)
روش تست:
حدود ۱۰ سانتیمتر از عایق را لخت کرده و زیر نور طبیعی روز یا نور سفید مستقیم به بافت و رنگ رشتههای مس نگاه کنید.
نتیجه در سیم اصل:
مس الکترولیتی خالص با گرید ETP (Electrolytic Tough Pitch) دارای خلوص ۹۹.۹۵٪ است. رنگ آن قرمز-نارنجی بسیار درخشان و براق است و در تمام طول سیم کاملاً یکنواخت دیده میشود.
نتیجه در سیم تقلبی:
رنگ زرد کدر، متمایل به قهوهای یا دارای هالههای سیاه و سبز. لکههای سیاه نشانه اکسیداسیون به دلیل انبارداری غیراستاندارد مس یا ناخالصی بالای آهن و روی در آلیاژ است. هرگونه کدری و ماتی نشاندهنده استفاده از قراضههای ذوبشده بدون فرآیند تصفیه الکترولیزی است.
۶. تست جداسازی عایق از مس (میزان چسبندگی استاندارد روکش)
روش تست:
با استفاده از یک سیملختکن ساده دستی یا کاتر، روکش ۵ سانتیمتر از انتهای سیم را برش داده و با دست به سمت بیرون بکشید.
نتیجه در سیم اصل:
روکش با یک نیروی یکنواخت و معقول جدا میشود. سطح رشتههای مس زیر عایق کاملاً خشک، براق و فاقد هرگونه چسبندگی پلیمری یا دوده است. روکش هنگام کشش فرم لولهای خود را حفظ میکند.
نتیجه در سیم تقلبی:
یا روکش به شدت به رشتههای مس چسبیده و پخته شده است (به طوری که برای جداسازی باید مس را تراشید که نشاندهنده دمای اکستروژن غیراستاندارد و گرانول فاسد است)، یا آنقدر گشاد و لغزنده است که با کمترین فشار از روی هادی سُر میخورد و در لولهکشی برق هنگام کشیدن فنر، روکش کش میآید و هادی داخل لوله جمع میشود.
۷. وزنکشی کلاف ۱۰۰ متری با ترازوی آشپزخانه
روش تست:
کلاف پلمپشده ۱۰۰ متری را بدون باز کردن تسمهها و نایلون، روی یک ترازوی دیجیتال با دقت گرم قرار دهید.
نتیجه در سیم اصل:
چگالی مس 8.89 g/cm38.89 \text{ g/cm}^3 است. وزن کلاف ۱۰۰ متری سیم ۲.۵ استاندارد ساختمانی باید در بازه ۳.۱۰۰ تا ۳.۳۵۰ کیلوگرم قرار بگیرد (حدود ۲.۱۵۰ کیلوگرم فقط وزن مس خالص است).
نتیجه در سیم تقلبی:
کلافهای متفرقه وزنی بین ۱.۸۰۰ تا ۲.۴۰۰ کیلوگرم دارند. اگر وزن کلاف زیر ۲.۶۰۰ کیلوگرم باشد، تولیدکننده یا از هادی CCA با چگالی 3.3 g/cm33.3 \text{ g/cm}^3 استفاده کرده یا سطح مقطع هادی را از ۲.۵ به ۱.۶ یا ۱.۸ کاهش داده و اصطلاحاً سیم زیرگیج (Under-gauge) به شما فروخته است.
۸. سنجش ضخامت روکش و تعداد رشتههای افشان
روش تست:
سیم را لخت کرده و تعداد تارهای افشان هادی را بشمارید و با میکرومتر یا کولیس ساده قطر تارها و ضخامت دیواره عایق را ارزیابی کنید.
نتیجه در سیم اصل:
سیم افشان کلاس ۵ طبق استاندارد ISIRI 3084 (معادل IEC 60228) دارای رشتههای نازک و پرتعداد است:
- سیم 1.5 mm21.5\text{ mm}^2: حدود ۳۰ رشته با قطر تقریبی ۰.۲۴ تا ۰.۲۵ میلیمتر (ضخامت نامی عایق: ۰.۷ میلیمتر)
- سیم 2.5 mm22.5\text{ mm}^2: حدود ۵۰ رشته با قطر تقریبی ۰.۲۴ تا ۰.۲۵ میلیمتر (ضخامت نامی عایق: ۰.۸ میلیمتر)
نتیجه در سیم تقلبی:
تولیدکنندگان زیرپلهای برای کاهش هزینههای دوزندگی مس و سرعت بخشیدن به خط تاب، از تعداد رشته کمتر با قطر غیرمجاز استفاده میکنند (مثلاً ۲۴ رشته ضخیم به جای ۵۰ رشته ریز در نمره ۲.۵). ضخامت عایق را نیز برای جبران کمبود قطر مس بیش از حد ضخیم میگیرند تا قطر خارجی سیم نرمال به نظر برسد (کمفروشی مس و اضافهکردن کربنات کلسیم در روکش).
۹. تست اصطکاک و مقاومت مکانیکی روکش در برابر سایش لوله خرطومی
روش تست:
یک تکه ۵۰ سانتیمتری از سیم را با فشار محکم روی لبه تیز یک لوله خرطومی نسوز یا قوطی فلزی به صورت رفت و برگشتی ۱۰ بار بکشید. همچنین یک لایه از روکش PVC را با دست از دو طرف بکشید تا حد کشش آن مشخص شود.
نتیجه در سیم اصل:
روکش PVC گرید ساختمانی مقاومت سایشی و الاستیسیته بالایی دارد. در برابر سایش لبههای تیز دچار خراشیدگی عمیق یا پارگی موضعی نمیشود و با کشش دست، پیش از پارگی تا ۱۵۰٪ افزایش طول بدون سفیدکزدن نشان میدهد.
نتیجه در سیم تقلبی:
به علت درصد بالای فیلر (کربنات کلسیم) و کمبود روغنهای نرمکننده (DOP)، روکش با یک کشش ساده بلافاصله با صدای تق سفید شده و از وسط پاره میشود. این روکش در زمان سیمکشی با فنر داخل لولههای پرپیچوخم، پاره شده و فاز را به سازه اتصال میدهد.
جدول مقایسه جامع: سیم استاندارد اصل در برابر سیم تقلبی کارگاهی
| مشخصه فنی / تست | سیم برق اصل (استاندارد) | سیم برق تقلبی (زیرپلهای) | خطر ناشی از نقص |
|---|---|---|---|
| جنس و خلوص هادی | مس الکترولیت آنیلشده خلوص بالای ۹۹.۹٪ | آلومینیوم روکشمس (CCA) یا مس قراضه بازیافتی | افزایش ۵۰ درصدی افت ولتاژ، گرمای شدید و حریق در بار نامی |
| نتیجه تست شعله | خودخاموششونده در کمتر از ۳ ثانیه با دود ملایم | تداوم سوختن مستقل، دود سیاه غلیظ و چکه مذاب | گسترش آتش در داکتها و رایزرهای عمودی ساختمان |
| سنتریک بودن هادی | کاملاً متمرکز با ضخامت روکش یکنواخت ۳۶۰ درجه | انحراف شدید (لنگزدن) با ضخامت کمتر از ۰.۲mm در یک سمت | سوراخشدن عایق هنگام عبور از زانوها و برقدار شدن سازه |
| رفتار در برابر خمش | نرم و بدون شکستگی پس از ۱۰ بار خم ۱۸۰ درجه | شکست ترد و قطع رشتهها بعد از ۳ یا ۴ بار خمش | قطعی مدار داخل لوله بعد از اتمام گچکاری و نازککاری |
| چسبندگی عایق | جداسازی روان، سطح مس کاملاً تمیز و براق | چسبندگی شدید و سوخته یا لقی بیش از حد عایق | اتلاف وقت برقکار، قطعی تارهای مس زیر پیچ ترمینال |
| وزن کلاف ۱۰۰ متری (۲.۵) | ۳.۱۰۰ الی ۳.۳۵۰ کیلوگرم | کمتر از ۲.۵۰۰ کیلوگرم (در CCA زیر ۲ کیلوگرم) | داغشدن خطوط تغذیه پریزها و ذوب اتصالات دوشاخه |
| کیفیت چاپ مارکینگ | حک برجسته یا لیزری مقاوم در برابر سایش و الکل | چاپ جوهری بیکیفیت که با مالش انگشت پاک میشود | عدم امکان پیگیری حقوقی در حوادث آتشسوزی پروژه |
جدول وزن تقریبی کلاف ۱۰۰ متری سیمهای پرمصرف ساختمانی
ترازو در بازرسی تحویل بار قطعیترین معیار است. هرگونه کسری وزن بیش از ۵ درصد نسبت به جدول زیر، دلیل صریح برای مرجوع کردن کل پارت بار است:
| سایز سیم (میلیمتر مربع) | وزن استاندارد کلاف ۱۰۰ متری (کیلوگرم) | حداقل وزن مجاز (مرز تقلب) | حداقل وزن مس خالص در ۱۰۰ متر |
|---|---|---|---|
| NYAF 1×1.51 \times 1.5 | ۲.۰۵۰ تا ۲.۲۰۰ | ۱.۹۵۰ کیلوگرم | ۱.۲۵۰ کیلوگرم |
| NYAF 1×2.51 \times 2.5 | ۳.۱۵۰ تا ۳.۳۵۰ | ۳.۰۰۰ کیلوگرم | ۲.۱۵۰ کیلوگرم |
| NYAF 1×41 \times 4 | ۴.۷۵۰ تا ۵.۰۰۰ | ۴.۶۰۰ کیلوگرم | ۳.۵۰۰ کیلوگرم |
| NYAF 1×61 \times 6 | ۶.۸۵۰ تا ۷.۲۰۰ | ۶.۷۰۰ کیلوگرم | ۵.۲۵۰ کیلوگرم |
توجه: وزنهای فوق مربوط به سیمهای تکرشته افشان ساختمانی (کلاس ۵ ولتاژ ۴۵۰/۷۵۰ ولت) با عایق PVC استاندارد است.
[تصویر: اینفوگرافیک جدول وزن کلافهای ۱۰۰ متری سیم افشان ۱.۵، ۲.۵، ۴ و ۶ | Alt: جدول وزن استاندارد کلاف ۱۰۰ متری سیم و کابل ساختمانی]
رمزگشایی نشانها و استعلام کد ۱۰ رقمی استاندارد
چاپ روی بدنه سیم تنها یک برچسب تبلیغاتی نیست؛ تعهدنامه حقوقی و فنی تولیدکننده است.
۱. استعلام فوری پیامکی اصالت پروانه
روی بدنه سیم یا لیبل کلاف، در کنار آرم استاندارد ایران، یک کد ۱۰ رقمی عددی درج شده است.
- این کد ۱۰ رقمی را دقیقاً و بدون فاصله به سامانه پیامکی ۱۰۰۰۱۵۱۷ ارسال کنید.
- سامانه ظرف کمتر از ۲ دقیقه پاسخی شامل: نام برند تجاری، نام فرآورده (نوع سیم)، نام کارخانه و نشانی استان و وضعیت اعتبار پروانه (معتبر/تعلیق/باطل) ارسال میکند.
- شرط رد بار: اگر پیامک نام کارخانه دیگری را نشان داد یا وضعیت «فاقد اعتبار» بود، بار تقلبی یا اصطلاحاً لیبلخورده با برند جعلی است.
۲. فواصل و ماندگاری مارکینگ
طبق استاندارد ملی ایران شماره ISIRI 607:
- نوشتههای روی بدنه سیم باید حداکثر در فواصل ۲۷۵ میلیمتری تکرار شوند.
- مشخصات الزامی چاپ:
[نام تجاری شرکت] + [کد سیم مثلاً NYAF یا H07V-K] + [سطح مقطع نامی] + [ولتاژ نامی 450/750V] + [نشان استاندارد و کد ۱۰ رقمی]. - آزمون مقاومت چاپ: یک پنبه آغشته به آب یا الکل را با نیروی دست ۱۰ بار روی نوشتهها بکشید. نوشته نباید محو یا پاک شود.
چکلیست بازرسی و تحویل بار سیم در کارگاه (ویژه مهندسان و ناظران)
این فرم چکلیست را در زمان تخلیه بار سیم و کابل توسط سرپرست کارگاه یا مهندس ناظر تکمیل کنید:
- بررسی اصالت پلمپ و بستهبندی: وکیوم نایلونی کامل، هولوگرام سالم و لیبل چاپی واضح کارخانه بدون خطخوردگی روی هر کلاف.
- استعلام پیامکی کد رهگیری: ارسال کد ۱۰ رقمی روی نمونه تصادفی از کلافها به شماره ۱۰۰۰۱۵۱۷ و تطبیق پیامک دریافتی با فاکتور.
- تست تراشیدن هادی (رد CCA): برش تصادفی هادی ۲ کلاف از بار و تست تیغه کاتر برای اثبات مس بودن کامل مغزی.
- کنترل وزنی تصادفی (حداقل ۳ کلاف از هر نمره): قرار دادن کلاف روی ترازوی کارگاهی و مقایسه دقیق با جدول حداقل وزن مجاز.
- آزمون شعله کارگاهی: تست ۵ ثانیهای فندک روی قطعه ضایعاتی سیم و بررسی خاصیت خودخاموششوندگی PVC.
- شمارش متراژ تصادفی یک کلاف: متراژ یک کلاف را با متر چرخشی یا شمارش حلقهها چک کنید تا از بستهبندی متراژ کوتاه (کلافهای ۸۰ یا ۹۰ متری به جای ۱۰۰ متری) جلوگیری شود.
- دریافت گواهی آزمون کارخانه (Test Sheet): برای خریدهای پروژهای بالای ۵۰ کلاف، برگه نتایج تست مقاومت اهمی (R20R_{20}) با مهر برجسته آزمایشگاه کنترل کیفیت کارخانه الزامی است.
پروژه خود را با سیمهای غیراستاندارد به آتش نکشید!
برای دریافت پیشفاکتور، تاییدیه اصالت، تستشیت آزمایشگاهی و خرید مستقیم انواع سیم و کابل استاندارد ساختمانی و صنعتی با ما در ارتباط باشید.
سوالات متداول درباره تشخیص اصالت سیم برق
آیا استفاده از سیم با هادی CCA برای خطوط اعلام حریق یا روشنایی توجیه دارد؟
به هیچ وجه. طبق مقررات ملی ساختمان مبحث ۱۳ و استانداردهای آتشنشانی، کاربرد هادی CCA در تمام مدارهای تاسیسات برقی ساختمانها ممنوع است. سیمهای CCA علاوه بر رسانایی بسیار ضعیف، در مواجهه با حرارتهای معمولی به سرعت دچار گسیختگی شده و مدار حفاظتی و سیستمهای اعلام حریق را در همان دقایق اولیه آتشسوزی از کار میاندازند.
استاندارد مجاز مقاومت اهمی سیم ۱.۵ و ۲.۵ در دمای ۲۰ درجه چقدر است؟
طبق استاندارد ملی ایران شماره ۳۰۸۴ (ISIRI 3084):
- حداکثر مقاومت اهمی هادی سیم ۱.۵ میلیمتر مربع افشان: ۱۳.۳ اهم بر کیلومتر
- حداکثر مقاومت اهمی هادی سیم ۲.۵ میلیمتر مربع افشان: ۷.۹۸ اهم بر کیلومتر
هرگونه مقاومت بالاتر با اهممتر کالیبره، نشاندهنده ناخالصی شدید مس یا کم بودن سطح مقطع هادی است.
آیا از روی رنگ روکش خارجی سیم میتوان به کیفیت آن پی برد؟
رنگ ظاهری روکش فقط نشاندهنده مستربچ رنگی اضافه شده به پلیمر است و هیچ ارتباطی با استاندارد بودن ندارد. تولیدکنندگان زیرپلهای هم میتوانند از رنگهای شفاف استفاده کنند؛ معیار سنجش عایق، خاصیت خودخاموششوندگی در برابر شعله فندک، مقاومت کششی و عدم تغییر فرم هادی در مرکز آن (سنتریک بودن) است.
