سیم افشان چیست؟ هر چیزی که باید درباره سیمهای منعطف و استاندارد بدونی!

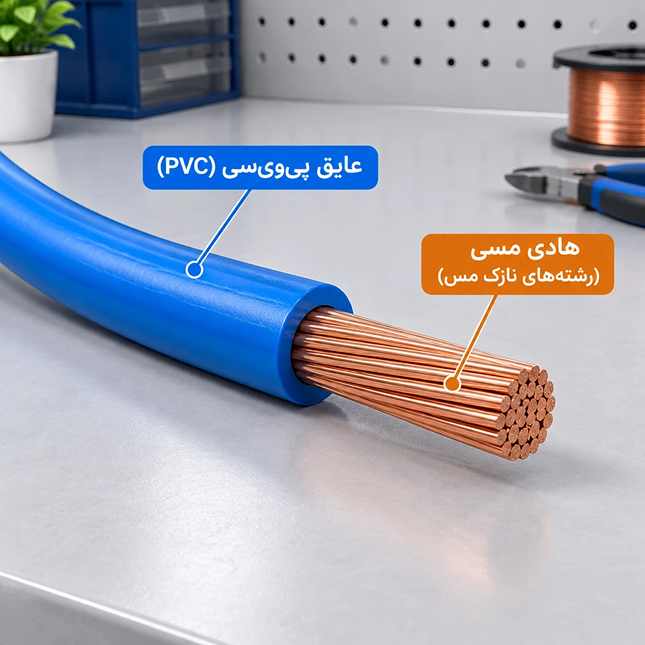

خیلی خلاصه و روراست بگیم: سیم افشان (Flexible Wire که با کد اختصاری NYAF هم میشناسنش) همون سیم فوقالعاده نرم و پرکاربردیه که از تابیده شدن دهها رشته نازک مس آنیلشده کنار هم، همراه با یک روکش عایق پلیمری (معمولاً PVC) ساخته میشه. دلیل محبوبیت بالاشم همینه که اصلاً خشک نیست، به راحتی خم و راست میشه و بدون اینکه بشکنه، از سختترین لولهها و داکتهای برق رد میشه.
اگه تا حالا دست به ابزار شدی یا حتی موقع بازسازی خونه برقکار آوردی، حتماً دیدی که همه برای سیمکشی لولههای خرطومی و پشت کلید و پریزها دنبال سیم افشان هستن. چرا؟ چون رد کردن سیمهای خشک و مفتولی از زانوها و پیچوخمهای دیوار واقعاً اعصابخردکنه! اما سیم افشان قضیهش فرق داره؛ عین طناب نرمه و دست برقکار رو حسابی باز میذاره.
مشخصات فنی و استانداردهای سیم افشان که باید بدونی
شاید ظاهر همهی سیمها شبیه هم باشه، اما پشت این روکشهای رنگی، کلی استاندارد مهندسی خوابیده! توی بازار سیم و کابل، هادیها طبق استاندارد بینالمللی IEC 60227 و استاندارد ملی ایران به کلاسهای مختلف تقسیم میشن. هادی سیم افشان جزو «کلاس ۵» به حساب میاد؛ یعنی بالاترین میزان انعطافپذیری بین سیمهای ساختمانی متداول.
دستهبندی سیم افشان از نظر ولتاژ نامی
- ولتاژ ۳۰۰/۵۰۰ ولت (کد H05V-K): معمولاً تو سایزهای پایینتر مثل ۰.۵، ۰.۷۵ و ۱ میلیمتر مربع تولید میشن و برای سیمکشی سیستمهای روشنایی ظریف، داخل وسایل برقی، لوسترها و تجهیزات کنترلی عالی هستن.
- ولتاژ ۴۵۰/۷۵۰ ولت (کد H07V-K یا NYAF): این مدلها برای سایزهای ۱.۵ به بالا (مثل ۲.۵، ۴، ۶ و…) استفاده میشن و انتخاب اصلی برای خطوط پریزها، داخل لولههای توکار و روکار ساختمان، کلیدهای مینیاتوری و تابلوهای توزیع برق هستن.
کدگذاری رنگها؛ هر رنگ سیم افشان نشانه چیه؟
توی برقکشی هیچ رنگی برای خوشگلی انتخاب نمیشه! استاندارد بودن رنگ سیم یعنی حفظ جان نفر بعدی که قراره جعبه تقسیم یا کلید رو باز کنه. برای تمیز بودن مدار و جلوگیری از اشتباه موقع فازمتر زدن، استفاده از سیم افشان رنگی با کدهای استاندارد الزامیه:
- 🔴 رنگهای قرمز، قهوهای و مشکی: مخصوص خطوط فاز (هادی حامل جریان فاز).
- 🔵 رنگ آبی: منحصراً برای سیم نول (مسیر برگشت جریان).

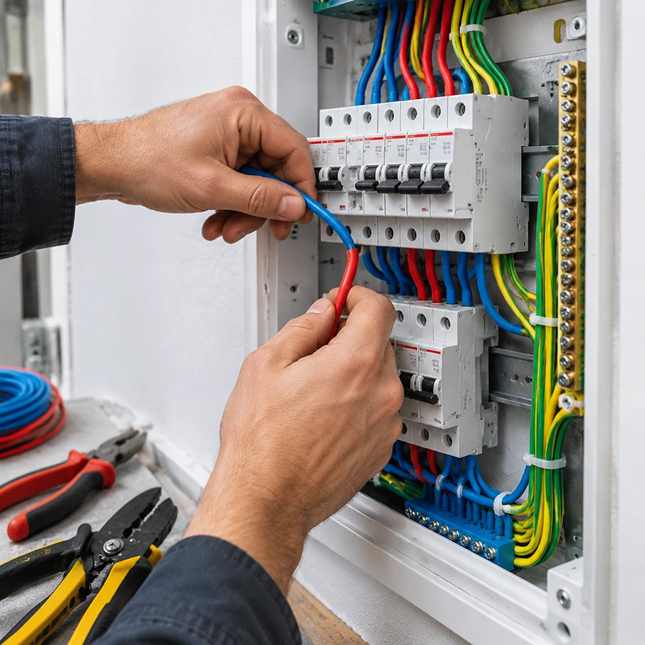

- 🟡🟢 رنگ زرد با خط سبز: خط قرمز ایمنی ساختمان! یعنی سیم افشان ارت که جریانهای نشتی و اتصال به بدنه رو به زمین هدایت میکنه تا خطر برقگرفتگی به صفر برسه.
💡 یک نکته کارگاهی از دل تجربه:
وقتی سیم افشان رو لخت میکنی تا زیر پیچ کلید یا فیوز مینیاتوری ببندی، هیچوقت رشتههاش رو همینطوری زیر پیچ نذار! چون با سفت کردن پیچ، رشتههای نازک له و بریده میشن و سطح مقطع کم میشه. حتماً از سرسیم (وایرشو) یا لحیمکاری سر سیم استفاده کن تا اتصال محکم و بدون جرقه بمونه.
جدول مقایسه: سیم افشان در برابر سیم مفتولی (خشک)
خیلی از مشتریها میپرسن: «سیم افشان بخرم بهتره یا سیم مفتول؟» پاسخ اینه که هرکدوم جای خودشون شاهکارن! این جدول رو ببین تا تفاوتشون دستت بیاد:
چطور سیم افشان تقلبی (CCA) رو از مس اصلی تشخیص بدیم؟
متأسفانه تو بازار پر شده از سیمهای بیکیفیت معروف به CCA (آلومینیوم با آبکاری مس). این سیمها مقاومت الکتریکی بالایی دارن، خیلی زود داغ میشن و خطر آتشسوزی دارن. با این چند تا ترفند ساده میتونی مثل یک اوستاکار جنس اصل رو از تقلبی تشخیص بدی:
سر سیم رو چند ثانیه روی شعله فندک بگیر؛ مس خالص فقط سرخ میشه و تغییر شکل نمیده، اما سیم تقلبی و آلومینیومی سریع پودر میشه و میریزه!
با نوک کاتر روی یکی از تارهای نازک هادی بکش؛ اگه زیر لایه براق مسی رنگ سفید نمایان شد، بدون که مغزی آلومینیومه و مس خالص نیست.
حتماً نشان استاندارد ملی (ISIRI) روی روکش حک شده باشه. همچنین وقتی مقطع سیم رو نگاه میکنی، هادی باید دقیقاً وسط عایق باشه نه اینکه یک طرف روکش نازک و طرف دیگه ضخیم باشه.
پرسشهای پرتکرار شما درباره سیم افشان (FAQ)
سایز ۱.۵ میلیمتر مربع برای مدار روشنایی و لامپها، سایز ۲.۵ میلیمتر مربع برای پریزهای برق عمومی، و سایز ۴ یا ۶ میلیمتر مربع برای خطوط پرمصرفتر مثل کولر گازی و ورودی اصلی واحد بیشترین کاربرد رو دارن.
خیر، سیم تکرشته افشان معمولی عایق تکلایه داره و نباید مستقیماً زیر بتن، ملات گچ یا داخل خاک دفن بشه. برای این موارد باید از لوله برق استاندارد استفاده کرد یا سراغ کابلهای مفتولی و کابلهای زرهدار (NYY) رفت.
بر اساس استاندارد آلمانی VDE: حرف N نشانه استاندارد بودن، حرف Y نشانه عایق از جنس پیویسی (PVC)، حرف A نشانه سیم تکی داخل عایق، و حرف F نشانه افشان و انعطافپذیر بودن تارهای مسی است.
