سیم ۲/۵ چند آمپر تحمل میکند؟ راهنمای انتخاب کابل و فیوز مناسب پریز
یکی از مهم‌ترین پرسش‌های مجریان برق ساختمان و خریداران تاسیسات این است که سیم 2.5 چند آمپر تحمل میکند و تا چه توانی را می‌توان بدون افت ولتاژ یا داغ شدن هادی به آن متصل کرد؟ در شرایط ایده‌آل آزمایشگاهی و در مسافت‌های بسیار کوتاه (زیر ۱۰ متر)، یک کلاف استاندارد سیم ۲.۵ قابلیت عبور جریانی معادل ۲۵ آمپر را دارد. با این حال، در کاربردهای واقعی ساختمانی، صنعتی و درون لوله‌های برق با احتساب اثرات دما، افت ولتاژ مجاز و ضرایب همجواری، جریان مجاز سیم 2.5 بین ۱۶ تا ۲۰ آمپر (معادل ۳۵۰۰ تا ۴۴۰۰ وات توان مصرفی تک‌فاز) تعیین میشود.
عوامل کلیدی تعیین‌کننده جریان مجاز سیم 2.5 در عمل
بسیاری از افراد تصور می‌کنند که ظرفیت باربری یک سیم، عددی ثابت و تغییرناپذیر است؛ اما واقعیت مهندسی نشان می‌دهد که مقاومت الکتریکی مس و دمای تبادل حرارت عایق پی‌وی‌سی (PVC)، میزان تاب‌آوری مدار را تعیین می‌کنند. استاندارد بین‌المللی استاندارد بین‌المللی IEC 60228 مشخصات هادی‌های الکتریکی و میزان خلوص مس آنیل‌شده را معین نموده است.
برای ارزیابی اینکه در محیط‌های مختلف سیم افشان سطح مقطع ۲.۵ میلی‌متر مربع چه جریانی را تاب می‌آورد، باید پارامترهای زیر مد نظر قرار گیرند:
- طول مسیر و متراژ کابل‌کشی: افزایش طول سیم مستقیماً باعث افزایش مقاومت اهمی ($R = \rho \cdot \frac{L}{A}$) و افت ولتاژ در انتهای خط میشود.
- دمای محیط نصب: جدول ظرفیت اسمی سیم‌ها بر پایه دمای استاندارد ۲۵ تا ۳۰ درجه سانتی‌گراد طراحی شده و به ازای هر ۵ درجه افزایش دما، ضریب تصحیح کاهشی اعمال می‌گردد.
- تعداد هادی‌های همجوار در لوله یا داکت (Grouping Factor): عبور همزمان چند رشته سیم باردار در لوله‌های پی‌وی‌سی خرطومی یا پلی‌آمید، تبادل حرارتی را به شدت کاهش می‌دهد.
- نوع و خلوص هادی: هادی‌های دارای تاییدیه استاندارد ملی از مس خالص CC (Electrolytic Copper) تولید می‌شوند، در حالی که سیمهای غیر استاندارد با درصد خلوص پایین موجب تلفات حرارتی شدید و خطر آتش‌سوزی خواهند شد.
⚠️ الزام ایمنی مبحث ۱۳ مقررات ملی ساختمان
طبق ضوابط سازمان نظام مهندسی، حداکثر افت ولتاژ مجاز از تابلوی اصلی تا دورترین پریز نباید از ۳ درصد (معادل ۶.۶ ولت در شبکه ۲۲۰ ولت) تجاوز کند. همچنین به کار بردن هادی‌های آلومینیومی در مدارهای روشنایی و پریزهای ساختمانی مسکونی مطلقاً ممنوع است.

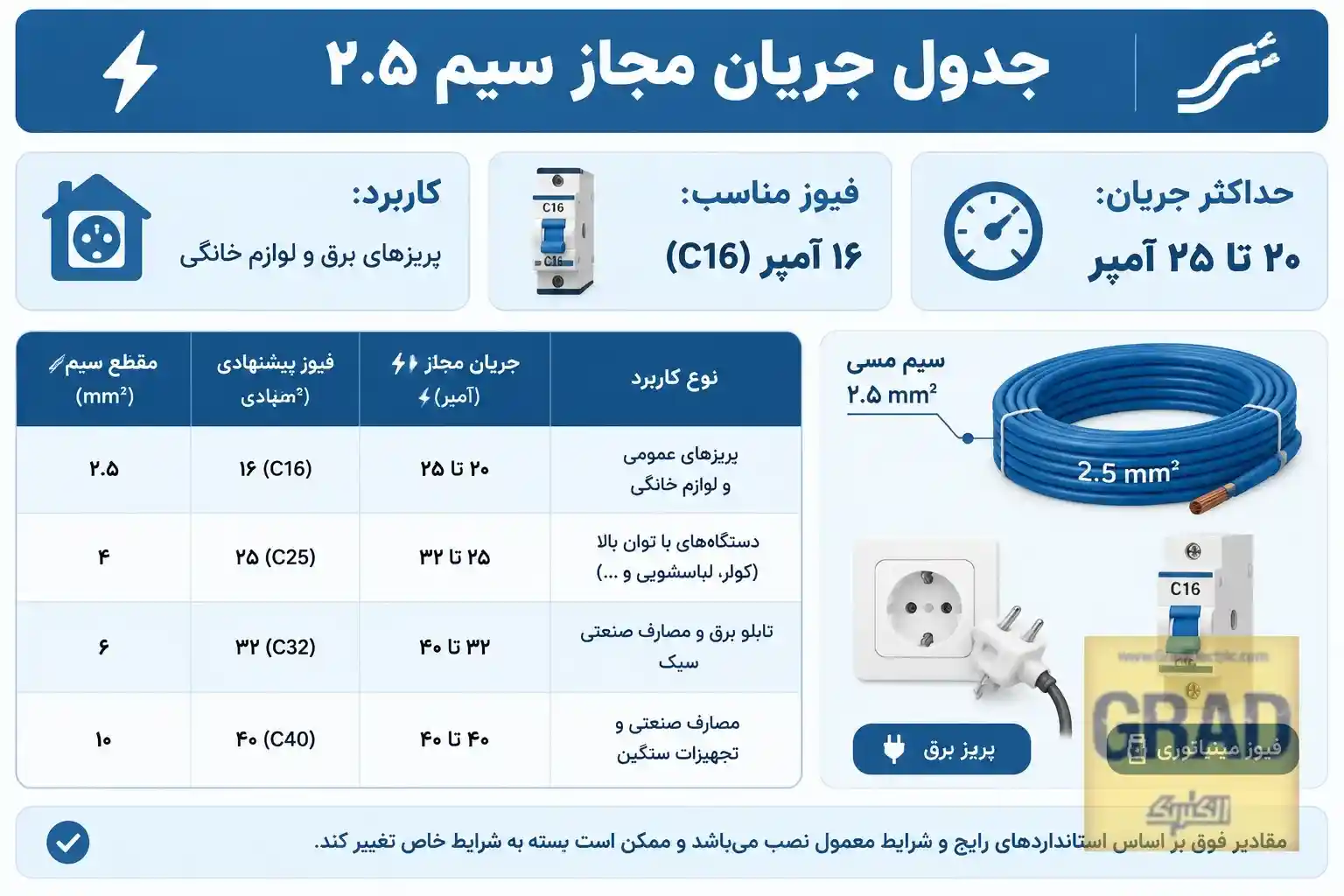

جدول تخصصی جریان مجاز سیم ۲.۵ بر حسب مسافت و افت ولتاژ
برای جلوگیری از افت ولتاژ و حفظ کارایی وسایل برقی حساس نظیر کولر گازی، ماشین لباسشویی و یخچال، باید جریان مجاز سیم 2.5 را متناسب با فاصله فیزیکی تا جعبه فیوز (تابلو مینیاتوری) انتخاب کنید. جدول مهندسی زیر حداکثر بار ایمن را در شبکه تک‌فاز ۲۲۰ ولت نشان می‌دهد:
| مسافت خط (متر) | حداکثر جریان مجاز (آمپر) | حداکثر توان مصرفی (وات – ۲۲۰V) | میزان افت ولتاژ تقریبی (%) | کاربرد پیشنهادی و وضعیت مدار |
|---|---|---|---|---|
| ۱۰ متر | ۲۲ – ۲۵ آمپر | ۴۸۴۰ – ۵۵۰۰ وات | کمتر از ۱٪ | پریزهای نزدیک به تابلو، ماکروفر و پمپ آب |
| ۲۰ متر | ۱۸ – ۲۰ آمپر | ۳۹۶۰ – ۴۴۰۰ وات | ۱.۴٪ (کاملاً استاندارد) | پریزهای آشپزخانه، لباسشویی و ماشین ظرفشویی |
| ۳۰ متر | ۱۵ – ۱۶ آمپر | ۳۳۰۰ – ۳۵۲۰ وات | ۲.۱٪ (مجاز) | پریزهای اتاق‌خواب و کولر گازی ۲۴ هزار |
| ۵۰ متر | ۱۰ – ۱۲ آمپر | ۲۲۰۰ – ۲۶۴۰ وات | ۲.۹٪ (آستانه هشدار) | بارهای سبک، پریزهای فضای باز و روشنایی گسترده |
| ۷۵ متر | ۶ – ۸ آمپر | ۱۳۲۰ – ۱۷۶۰ وات | ۳.۸٪ (نیاز به ارتقا سایز) | بارهای غیرحساس؛ توصیه به تغییر به سیم ۴ |
| ۱۰۰ متر | ۴ – ۵ آمپر | ۸۸۰ – ۱۱۰۰ وات | بیش از ۴.۵٪ (غیرمجاز) | صرفاً سیستم‌های مداربسته و مصرف‌های زیر ۵۰۰ وات |
فرمول محاسبه افت ولتاژ تک‌فاز برای سیم مسی ۲.۵
مهندسان ناظر تاسیسات برای محاسبه حداکثر بار سیم 2.5 و سنجش درصد افت ولتاژ ($\Delta V\%$) از رابطه ریاضی زیر استفاده می‌کنند:
- L: طول سیم به متر (مسیر رفت)
- I: شدت جریان عبوری به آمپر
- cosφ: ضریب توان (در بارهای مقاومتی ۱ و در موتورها حدود ۰.۸۵)
- γ (گاما): هدایت الکتریکی مس استاندارد ($56 \, m / (\Omega \cdot mm^2)$)
- S: سطح مقطع هادی ($2.5 \, mm^2$)
- V: ولتاژ فاز به نول شبکه ($220 \, V$)

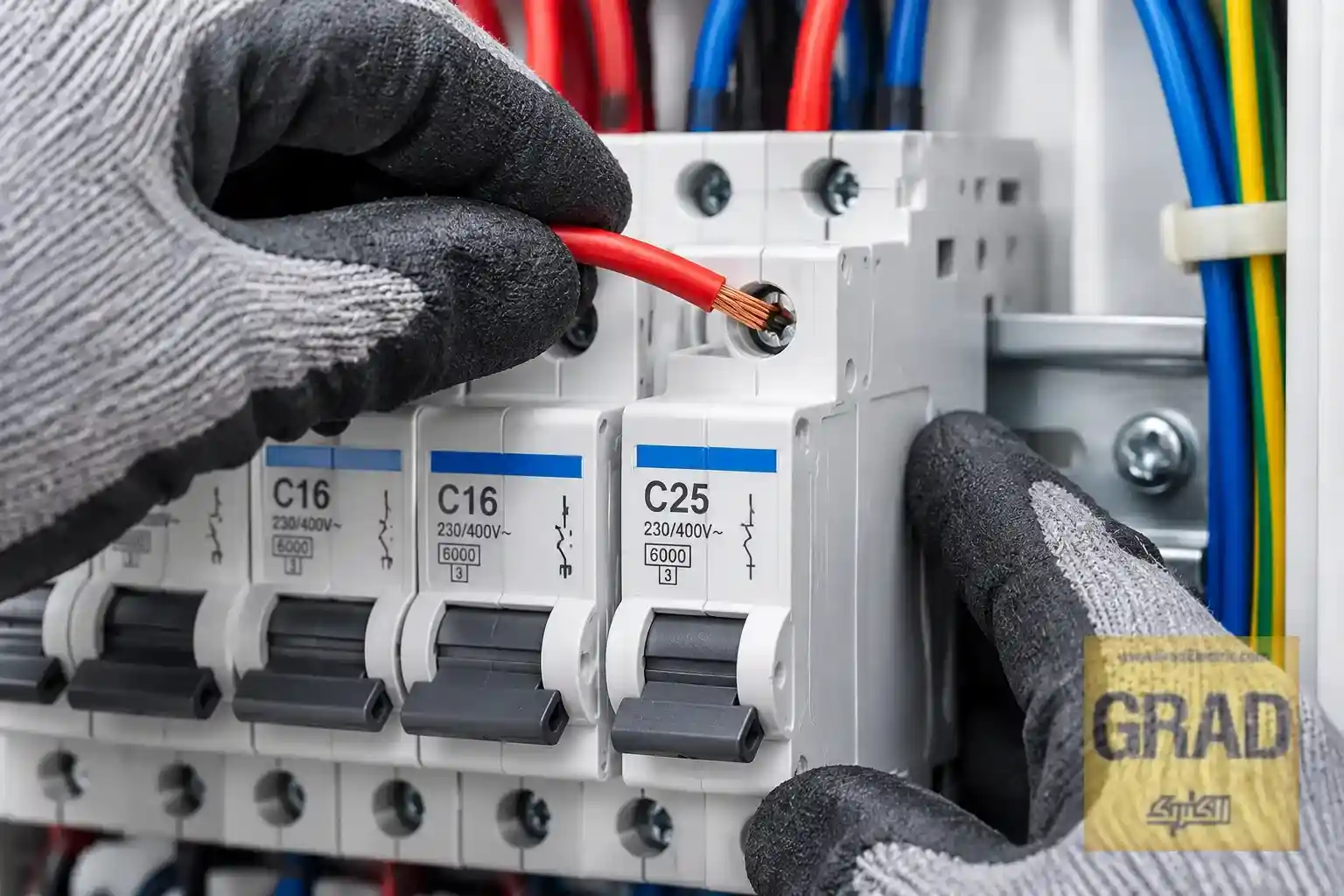

انتخاب کلید مینیاتوری (MCB) و فیوز مناسب سیم 2.5
یکی از خطاهای رایج در پروژه‌ها، عدم تطابق سایز سیم با جریان نامی فیوز مینیاتوری است. هدف فیوز مینیاتوری، محافظت از کابل در برابر اضافه بار و اتصال کوتاه است. اگر فیوزی با آمپراژ بالاتر از توان سیم نصب شود، سیم پیش از قطع فیوز ذوب خواهد شد.
بر اساس قوانین نظام مهندسی، فیوز مناسب سیم 2.5 حداکثر ۱۶ آمپر (C16 یا B16) است. دلایل فنی این انتخاب عبارتند از:
- کلید مینیاتوری تیپ B (تندکار): مناسب بارهای روشنایی و پریزهای عمومی خانگی؛ این کلید به سرعت در اضافه بارهای ۳ تا ۵ برابر جریان نامی قطع میشود.
- کلید مینیاتوری تیپ C (کندکار یا موتوری): بهترین انتخاب برای پریزهای متصل به مصرف‌کننده‌های سلفی نظیر کولر گازی، پمپ آب، لباسشویی و یخچال که در لحظه استارت جریان هجومی لحظه‌ای دارند.
- پرهیز از فیوز ۲۰ آمپر و ۲۵ آمپر برای پریز: از آنجا که مکانیزم پریزهای خانگی حداکثر ۱۶ آمپر طراحی شدهاند، نصب کلید مینیاتوری C20 یا C25 روی خط سیم ۲.۵ خلاف مقررات است.
تفکیک رنگ‌بندی استاندارد در سیم‌کشی پریز
برای رعایت ایمنی و سرعت در عیب‌یابی تابلو برق، استفاده از سیم افشان رنگی ضرورت دارد:
- سیم فاز: قرمز، مشکی یا قهوه‌ای با مقطع ۲.۵ میلی‌متر مربع
- سیم نول: صرفاً رنگ آبی روشن با مقطع ۲.۵ میلی‌متر مربع
- سیم ارت (حفاظتی): دورنگ زرد و سبز (سیم ارت برای تمام پریزها الزامی است)
مقایسه تحمل جریان سیم ۲.۵ افشان با سیم ۲.۵ مفتولی (خشک)
هادی‌های مفتولی (کلاس ۱) و افشان (کلاس ۵) از نظر سطح مقطع اسمی یکسان هستند، اما در فاکتورهای اجرایی و محیطی تفاوت‌های محسوسی دارند:
- سیم مفتولی ۲.۵ (NYA): دارای هادی تک‌رشته با مقاومت مکانیکی بالاتر و تبادل حرارتی کمی بهتر در فضای آزاد است. این سیم بیشتر در تابلوهای ثابت صنعتی و مصارف زیرگچی به کار می‌رود.
- سیم افشان ۲.۵ (NYAF): از ده‌ها رشته نازک مس آنیل‌شده تشکیل شده که انعطاف‌پذیری فوق‌العاده‌ای هنگام عبور از پیچ‌وخم لوله‌های PVC فراهم میکند. این مدل پرمصرف‌ترین نوع سیم در ساختمان‌سازی است.
💡 تجربه کارگاهی کارشناسان گراد الکتریک
هنگام سرسیم‌زدن سیمهای افشان ۲.۵ حتماً از وایرشو (کابل‌شو سوزنی) متناسب با سایز استفاده کنید. اتصال مستقیم رشته‌های افشان زیر پیچ پریز یا ترمینال کلید مینیاتوری بدون وایرشو، موجب بریده‌شدن بخشی از رشته‌های نازک مس، کاهش سطح مقطع واقعی هادی و ایجاد جرقه و حرارت موضعی می‌گردد.
به دنبال سیم ۲.۵ استاندارد با تضمین مس ۱۰۰٪ خالص هستید؟
در فروشگاه تخصصی گراد الکتریک، تمامی کلاف‌های سیم برق بر اساس استانداردهای ملی ISIRI 607 و بین‌المللی با خلوص مس تضمین‌شده، فاقد مواد ناخالص CCA و همراه با تاییدیه نظام مهندسی عرضه می‌شوند.
خرید سیم افشان 2.5 استاندارد با قیمت کارخانهپرسشهای متداول درباره اینکه سیم 2.5 چند آمپر تحمل میکند
۱. سیم 2.5 چند آمپر تحمل میکند و حداکثر بار ایمن آن چقدر است؟
در کاربردهای استاندارد ساختمانی و فواصل تا ۳۰ متر، سیم مسی ۲.۵ به صورت مداوم تا ۱۶ آمپر (معادل ۳۵۰۰ وات) و در مسافت‌های کمتر از ۱۰ متر تا ۲۵ آمپر را با ضریب اطمینان کامل تحمل میکند.
۲. آیا سیم ۲.۵ برای راه‌اندازی کولر گازی ۲۴۰۰۰ یا ۳۰۰۰۰ مناسب است؟
برای کولر گازی تا ظرفیت ۲۴۰۰۰ BTU با متراژ مسیر کمتر از ۲۵ متر، سیم ۲.۵ همراه با فیوز مینیاتوری C16 یا C20 مناسب است. اما برای کولرهای ۳۰۰۰۰ و بالاتر، یا مسافت‌های بیش از ۳۰ متر، الزامی است از کابل مسی سایز ۴ میلی‌متر مربع استفاده شود.
۳. چرا نباید برای مدار سیم ۲.۵ از فیوز ۲۵ آمپر استفاده کرد؟
مکانیزم پریزها برای ۱۶ آمپر طراحی شده و سیم ۲.۵ در متراژهای متداول خانگی تحمل جریان مداوم ۲۵ آمپر را ندارد. فیوز ۲۵ آمپری در زمان اضافه بار به موقع قطع نمی‌کند و موجب داغ شدن روکش سیم و خطر آتش‌سوزی در داکت میشود.
۴. چگونه سیم ۲.۵ تقلبی (CCA) را از سیم مس خالص تشخیص دهیم؟
سیمهای تقلبی از مغزی آلومینیوم با روکش مس (CCA) ساخته شدهاند. وزن کلاف ۱۰۰ متری سیم ۲.۵ استاندارد مس خالص باید بین ۲.۹ تا ۳.۲ کیلوگرم باشد. همچنین با تراشیدن سطح هادی یا قرار دادن آن در برابر حرارت شعله فندک، مغزی سفید آلومینیوم در نمونههای تقلبی فوراً نمایان میشود.
