چرا دریل جرقه میزند؟ علل فنی، خطرات و راهنمای گام‌به‌گام رفع عیب
در پاسخ به این سوال اساسی که چرا دریل جرقه میزند، باید گفت جرقه زدن دریل لزوماً به معنی خرابی نیست؛ جرقههای ریز و آبی‌رنگ در محل تماس زغال با کلکتور به علت سوئیچینگ طبیعی جریان الکتریکی رخ می‌دهند. با این حال، جرقههای پرتاب‌شونده زرد و نارنجی، تشکیل حلقه آتش و استشمام بوی سوختگی هشداری جدی از اتمام زغال، خرابی فنر جازغالی، شیار افتادن کلکتور مسی یا اتصال کوتاه در سیمپیچ آرمیچر است.

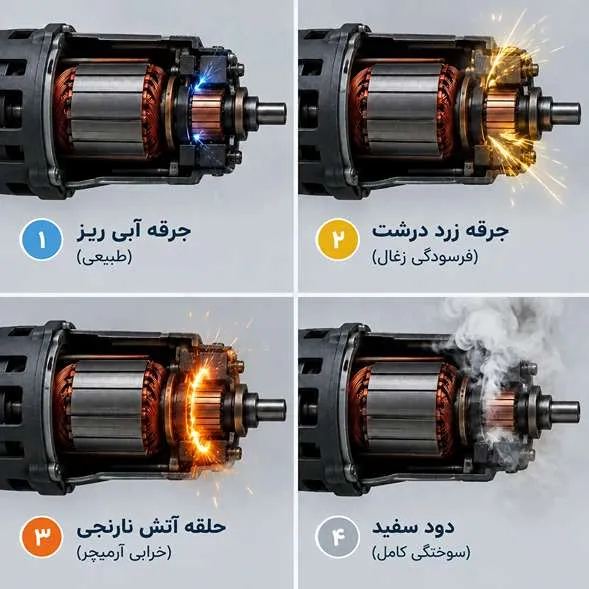

تشخیص وضعیت خطر: تفاوت جرقه آبی و جرقه نارنجی دریل
پیش از باز کردن ابزار، رنگ و اندازه جرقه به شما نشان می‌دهد که آیا دستگاه به سرویس فوری نیاز دارد یا عملکرد آن نرمال است:
- جرقههای ریز، یکنواخت و آبی‌رنگ: این پدیده در تمام دریل‌های زغالی (براش‌دار) به دلیل فرآیند کموتاسیون و تغییر جهت جریان مغناطیسی در تیغههای کلکتور طبیعی است و جای نگرانی ندارد.
- جرقههای درشت، پرتاب‌شونده، زرد یا نارنجی: این نوع جرقه نشاندهنده قوس الکتریکی (آرک) غیرمجاز است. اگر با حلقه آتش دور کلکتور یا دود همراه شود، نشاندهنده آسیب جدی به سیم‌پیچی هادی‌ها و لزوم توقف فوری دستگاه است.
۱۰ علت اصلی جرقه زدن دریل برقی و شارژی
در انتقال جریان الکتریکی از خطوط برق و ورودی کابل مسی افشان به سمت موتور، هرگونه ناپایداری در مسیر تماس زغال و کلکتور سبب جرقه زدن میشود:
- تمام شدن یا کوتاه شدن طول زغال: رایج‌ترین عامل جرقه شدید؛ زمانی که کربن مصرف میشود، فنر پشتی قدرت فشردن آن به کلکتور را از دست داده و زغال دچار لقی و پرش جرقه میشود.
- ضعیف شدن یا سوختن فنر جازغالی: اگر فنر بر اثر حرارت بالا خاصیت ارتجاعی خود را از دست بدهد، فشار لازم به کلکتور اعمال نشده و آرک الکتریکی به وجود می‌آید.
- آببندی نشدن زغال نو: زغال‌های جدید دارای انتهای تخت هستند در حالی که کلکتور قوسی‌شکل است. در ساعات اولیه کار، تماس ناقص موجب جرقه میشود تا زمانی که انحنای زغال با روتور منطبق شود.
- تجمع براده مس و خاک زغال در شیارهای کلکتور: پودر کربن رسانا بوده و اگر شیارهای تیغه‌ها مسدود شود، باعث اتصال کوتاه بین لایه‌های سیمپیچ می‌گردد.
- کثیفی و روغن‌گرفتگی سطح کلکتور: چربی، گرد و غبار محیطی یا روغن‌کاری اشتباه سبب افزایش مقاومت تماسی و سوختگی سطحی تیغه‌ها میشود.
- سوختن یا نیم‌سوز شدن آرمیچر: اتصالی در کلاف‌های آرمیچر موجب نامتعادل شدن جریان، پرتاب جرقههای مدور (حلقه آتش) و افت شدید توان موتور زیر بار میشود.
- بالا زدن عایق میکا: در فواصل تیغههای مسی عایق میکا قرار دارد؛ در صورت سایش مس و بالا ماندن میکا، زغال روی تیغه‌ها می‌پرد و جرقه میزند.
- عدم تقارن و لنگی شفت یا بلبرینگ: لق شدن بلبرینگ شفت، کلکتور را از مرکز خارج کرده و زغال‌ها در سرعت بالا ضربه می‌خورند.
- استفاده از زغال با درجه سختی نامناسب: زغال‌های بسیار سفت باعث تراشیده شدن مس کلکتور و زغال‌های بسیار نرم باعث ایجاد دود و سیاهی مفرط می‌شوند.
- نوسانات ولتاژ و افت جریان کابل رابط: استفاده از سیم‌های غیر استاندارد با افت ولتاژ شدید در کارگاه‌ها، جریان کشی موتور را بالا برده و مدار را به شدت داغ می‌کند. برای کابل‌کشی ابزارهای کارگاهی، همواره استفاده از کابل سه رشته استاندارد با رشته اتصال زمین اکیداً توصیه میشود.
جدول عیب‌یابی سریع انواع رفتارهای جرقه در دریل
| علامت ظاهری دستگاه | علت فنی در موتور | اقدام فوری و راه‌حل |
|---|---|---|
| جرقه ممتد و افت دور زیر بار | کوتاه شدن طول زغال یا افت فشار فنر | تعویض هم‌زمان جفت زغال‌ها |
| حلقه آتش دور کلکتور + بوی سوختگی | سوختن یا اتصال کوتاه در کلاف‌های آرمیچر | سیم‌پیچی مجدد یا تعویض کامل آرمیچر |
| صدای سوت و خراشیدگی تیغه‌ها | بالا زدن عایق میکا یا زغال نامرغوب | تراشکاری سبک کلکتور و شیارزنی میکا |
| جرقه در لحظه تغییر دور یا استارت | رفتار القایی طبیعی موتورهای یونیورسال | نیاز به اقدام خاصی ندارد (طبیعی است) |
⚠️ پیامدهای خطرناک کار مداوم با دریل دارای جرقه شدید
- تخریب کامل کلکتور: آرک الکتریکی مداوم باعث ذوب شدن مس تیغه‌ها شده و هزینه تعمیرات را چند برابر می‌کند.
- سوختن سیمپیچ بالشتک (استاتور): حرارت شدید زغال‌های سرخ‌شده عایق لاکی سیم‌های مسی را ذوب کرده و دستگاه را کاملاً زمین‌گیر می‌کند.
- برق‌گرفتگی کاربر: از بین رفتن عایق داخلی به همراه نبود اتصال به سیستم ارتینگ کارگاهی می‌تواند بدنه دستگاه‌های فلزی را برق‌دار کند.
تأمین تخصصی انواع سیم و کابل استاندارد کارگاهی و صنعتی
نوسانات جریان برق ناشی از سیم‌های غیراستاندارد یکی از عوامل مخفی سوختن ابزارآلات برقی است. جهت مشاهده انواع سیم برق استاندارد و کابل‌های مقاوم صنعتی به فروشگاه گراد الکتریک مراجعه فرمایید.
مشاهده لیست قیمت کابل افشان استانداردپرسشهای متداول درباره جرقه زدن دریل
۱. چرا بعد از تعویض زغال، دریل همچنان جرقه میزند؟
سطح زغال نو تخت است و با قوس دایره‌ای کلکتور هماهنگ نیست. پس از چند دقیقه کارکرد دریل در حالت بیباری، زغال اصطلاحاً جا افتاده و جرقه از بین می‌رود. اگر مشکل رفع نشد، کثیفی شیارهای کلکتور یا خرابی آرمیچر علت اصلی است.
۲. چه زمانی جرقه زدن دریل خطرناک است و باید کار متوقف شود؟
زمانی که جرقه‌ها به رنگ زرد یا نارنجی ممتد دیده شوند، یک حلقه آتشین دور کلکتور تشکیل شود یا از دستگاه بوی سوختگی لاک سیمپیچ به مشام برسد، باید فوراً دریل را خاموش کرده و از پریز برق جدا کنید.
۳. تفاوت جرقه زدن دریل برقی با دریل براشلس (بدون زغال) چیست؟
دریل‌های براشلس فاقد زغال و کلکتور مکانیکی هستند و تعویض قطب‌ها توسط بردهای الکترونیکی انجام میشود؛ بنابراین یک دریل براشلس سالم به هیچ وجه نباید جرقه بزند و هرگونه جرقه در آن به معنای اتصال کوتاه شدید در قطعات الکترونیکی است.
۴. آیا سنباده زدن کلکتور مسی کار درستی است؟
استفاده از سنباده زبر به‌شدت به مس کلکتور آسیب میزند. تنها باید از سنباده‌های بسیار نرم (شماره ۱۰۰۰ به بالا) یا پدهای پولیش بدون براده استفاده کرد و پس از سنباده‌کاری، شیارهای بین تیغه‌ها را با فرچه و باد تمیز نمود.
